제품 개발을 위한 임베디드 프로그래밍
라즈베리파이로 BLE AOA/AOD LOCATOR(실내위치추적) 만들기-하드웨어 연결 본문
안녕하세요 . 마스터입니다.
라즈베리파이로 BLE AOA/AOD LOCATOR (실내위치추적) 만들기 - 하드웨어 연결 편입니다.
이전 포스팅은 아래링크를 참조하시기 바랍니다.
AOA/AOD Array 안테나와 라즈베리파이간 연결
하드웨어 연결

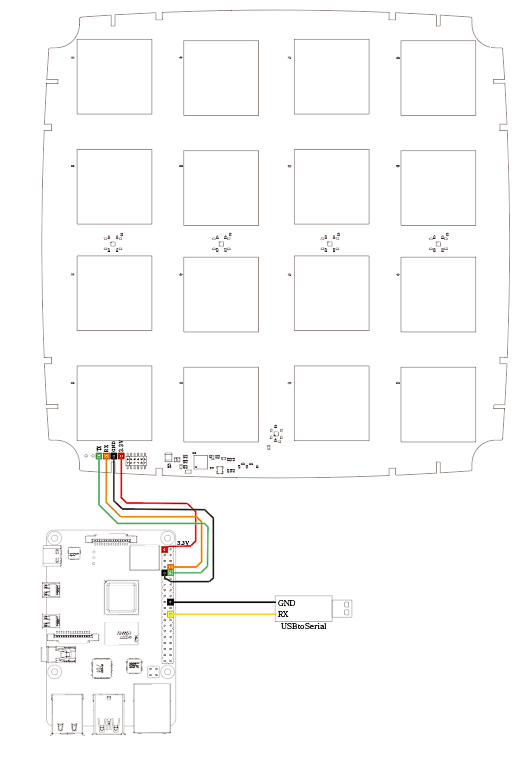

AOA/AOD Array 안테나와 라즈베리파이간 연결한 그림입니다.
AOA/AOD Array 안테나와 라즈베라파이간 UART를 통해 데이터를 수신 한뒤
라즈베리파이에서 Tag의 방위각과 고도를 계산하여 또다른 UART로 연결된 USB to Serial 보드로
출력하는 방식입니다.
확대한 이미지 입니다.
#라즈베리파이 #블루투스 #블루투스5 #BLE #실내위치 #UWB #위치측위 #ARRAY #어레이안테나
아래 영상은 'BLE/AOA Array 안테나' 성능 테스트 영상입니다.
