라즈베리파이로 BLE AOA/AOD LOCATOR(실내위치추적) 만들기-하드웨어 준비

안녕하세요. 마스터 입니다.

​

BLE AOA/AOD Array 안테나 판매 활성화를 위해 라즈베리파이에 연결해 방위각과 고도각을 출력하는 방법을

포스팅하고자 합니다.

​

포스팅 순서는 아래와 같이 계획하고 있습니다.

​

1) 하드웨어 준비

2) 하드웨어 연결 및 라즈베리파이 설정

3) LOCATOR 프로그램 설치 및 실행

​

​

​

AOA/AOD 안테나를 라즈베리파이에 연결해 방위각과 고도각을 출력하기

<준비물>

라즈베리파이 4

SD카드

BLE/AOA Array 안테나

점프선

AOA/AOD Locator 만들기 위한 준비물

​

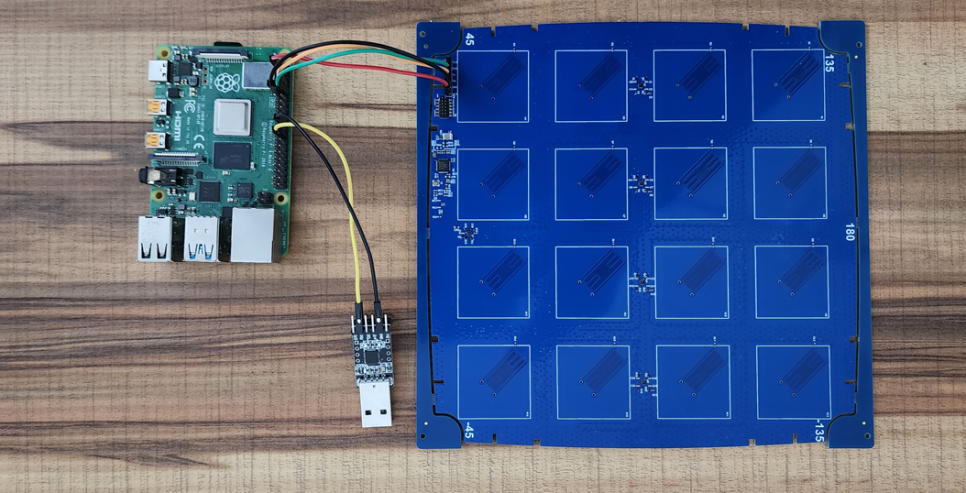

라즈베리파이와 BLE/AOA Array 안테나 연결 모습

라즈베리파이에서 바로 BLE AOA/AOD Locator에 연결한 모습 입니다.

라즈베리파이는 UART를 2개로 설정하여 안테나와 UART to Serial로 입출력되도록 설계하였습니다.

라즈베리파이에서 바로 BLE AOA/AOD Locator에 연결한 모습

​

​

​

하드웨어 연결도는 다음 포스팅에 진행 하도록 하겠습니다.!!



​

​
