라즈베리파이 - 베터리 측정기 만들기

안녕하세요. 마스터입니다.

​

Battery fual gauge와 라즈베리파이를 사용해서 베터리 측정을 해 보도록 하겠습니다.

​

<준비물>

라즈베리파이 3B+

Gravity: I2C 3.7V Li Battery Fuel Gauge (MAX17043 칩 사용)

옵션 : 리튬베터리 충전모듈





라즈베리파이 - 베터리 측정기 만들기

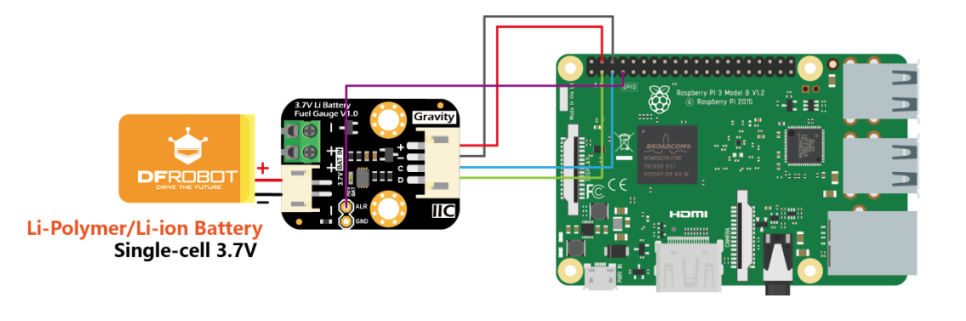

하드웨어 연결

​

라즈베리파이 - 베터리 측정기 만들기

​

라즈베리파이 설정

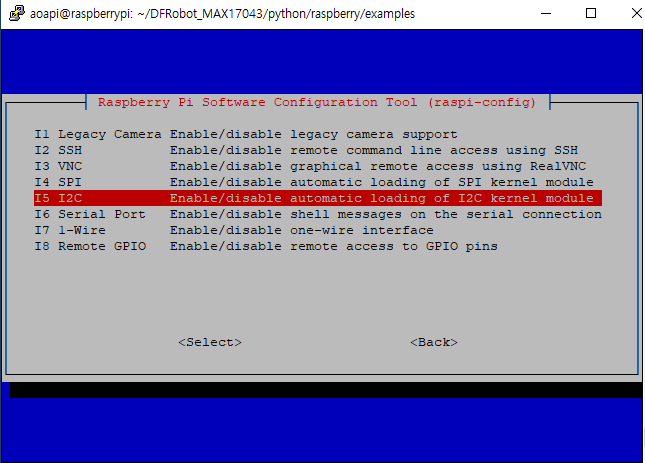

라즈베리파이 config를 실행 -> I2C Enable

pi@raspberrypi:~ $ sudo raspi-config

라즈베리파이 - 베터리 측정기 만들기

예제프로그램 설치 및 실행

설치

Python 라이브러리 및 git 설치

pi@raspberrypi:~ $ sudo apt-get update pi@raspberrypi:~ $ sudo apt-get install build-essential python-dev python-smbus git

드라이버 라이브러리를 다운로드하고 실행

​

pi@raspberrypi:~ $ git clone https://github.com/DFRobot/DFRobot_MAX17043.git pi@raspberrypi:~ $ cd ~/DFRobot_MAX17043/python/raspberry/examples pi@raspberrypi:~/DFRobot_MAX17043/python/raspberry/examples $ python demo_read_and_int.py

​

라즈베리파이 - 베터리 측정기 만들기

라즈베리파이 - 베터리 측정기 만들기

​

리튬 베터리 충전 모듈을 사용한 충전 모니터링

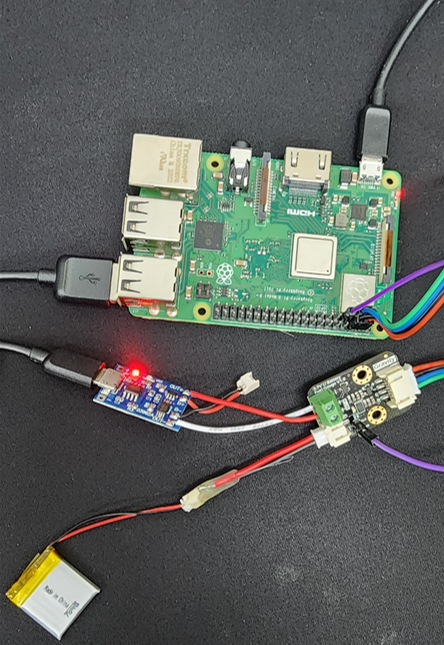

충전 모듈을 연결했습니다.

라즈베리파이 - 베터리 측정기 만들기

충전모율로 충전을 시작 합니다.

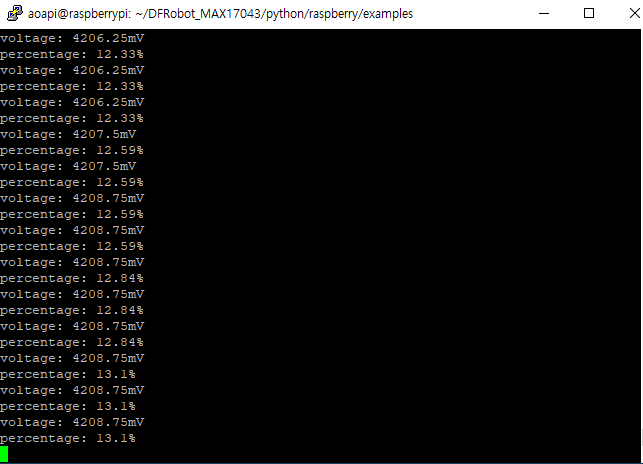

충전 중 4206.25mV로 충전되고 있음을 확인 할 수 있습니다.

라즈베리파이 - 베터리 측정기 만들기

​

​

​

Gravity: I2C 3.7V Li Battery Fuel Gauge 정보

https://wiki.dfrobot.com/Gravity__3.7V_Li_Battery_Fuel_Gauge_SKU__DFR0563

Gravity__3.7V_Li_Battery_Fuel_Gauge_SKU__DFR0563-DFRobot

Gravity__3.7V_Li_Battery_Fuel_Gauge_SKU__DFR0563-DFRobot Introduction 3.7V lithium batteries are commonly used in many projects. However, The remaining power and voltage of the lithium battery are highly nonlinear. We can only roughly judge whether the battery is full or almost empty according to it...

wiki.dfrobot.com

​

​

추가 필요한 자료

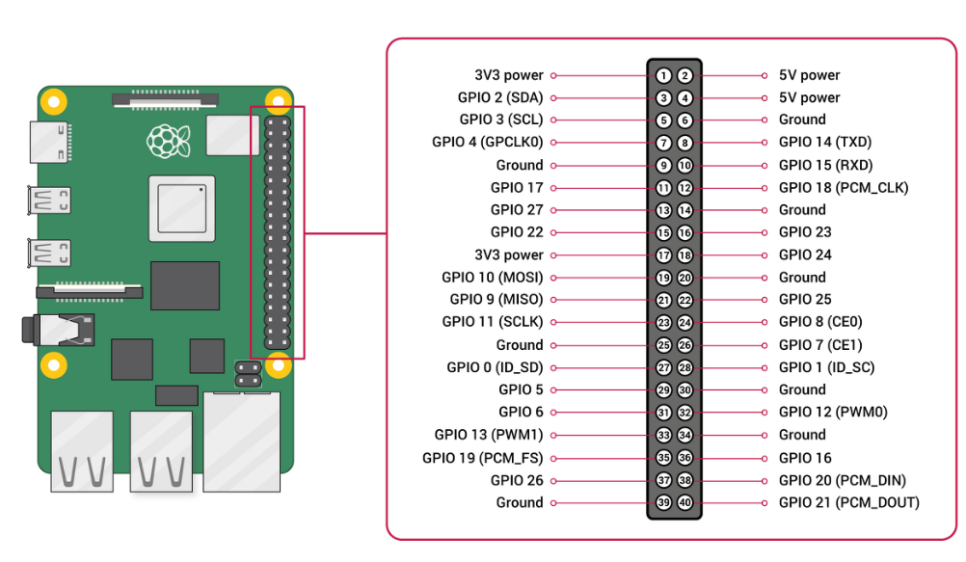

라즈베리파이 3B+핀맵

라즈베리파이 - 베터리 측정기 만들기

​

​

이슈 정리

​

1. 예제 파일 위치 변경

라즈베리파이 - 베터리 측정기 만들기

​

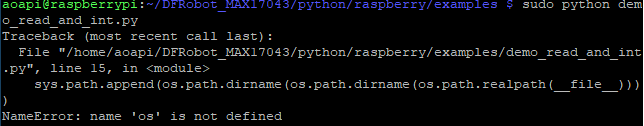

2.실행에러

라즈베리파이 - 베터리 측정기 만들기

import os를 추가하여 해결

라즈베리파이 - 베터리 측정기 만들기

​

#라즈베리파이 #3B+ #raspberrypi #raspi #충전 #fual #Gauge #MAX17043 #Li #3.7V #I2C #Gravity #리튬배토라 #충전모듈

​

​

​
